CPU

Soportes 10a Gen Intel ® Core ™ Procesadores, 11 Gen Intel ® Core ™ procesadores Pentium ® Oro y Celeron ® procesadores1

Zócalo del procesador LGA1200

1. Vaya a intel.com para obtener información sobre compatibilidad

CHIPSET

Conjunto de chips Intel ® B560

MEMORIA

• 4 ranuras de memoria DDR4, admiten hasta 128 GB1
• Admite 1R 2133/2666/2933 MHz para CPU Intel® de décima generación (por JEDEC y POR)
• Admite 1R 2133/2666/2933/3200 MHz para CPU Intel® de 11a generación (por JEDEC y POR)
• Frecuencia máxima de overclocking:
  • 1DPC 1R Velocidad máxima hasta 5066 MHz
  • 1DPC 2R Velocidad máxima hasta 4600+ MHz
  • 2DPC 1R Velocidad máxima hasta 4266+ MHz
  • 2DPC 2R Velocidad máxima hasta 4000+ MHz
• Admite el modo de doble canal
• Admite memoria sin búfer ni ECC
• Soporta Intel® Extreme Memory Profile (XMP)

1. Consulte www.msi.com para obtener más información sobre la memoria compatible.

RANURA DE EXPANSIÓN

• 1x ranura PCIe x16 (desde CPU)
  • PCI_E1 (desde CPU)
    • Admite hasta PCIe 4.0 para CPU Intel® de 11.a generación
    • Admite hasta PCIe 3.0 para CPU Intel® de décima generación
• 2 ranuras PCIe 3.0 x1 (desde el chpiset B560)

GRÁFICOS INTEGRADOS

• 1x HDMI 2.0b con puerto HDR, admite una resolución máxima de 4K 60Hz12
• 1x puerto DisplayPort 1.4, admite una resolución máxima de 4K 60Hz12
• 1x puerto VGA, admite las resoluciones máximas de 2048x1536 @ 50Hz, 2048x1280 @ 60Hz y 1920x1200 @ 60Hz12

1. Disponible solo en procesadores con gráficos integrados.
2. Las especificaciones de gráficos pueden variar según la CPU instalada.

AUDIO

• Audio de alta definición de 7.1 canales

LAN

ALMACENAMIENTO

• 6 puertos SATA 6Gb / s (desde el chipset B560)
• 2 ranuras M.2 (clave M)
  • Ranura M2_1
    • Admite hasta PCIe 4.0 x4 para CPU Intel® de 11.a generación (desde CPU)
    • Admite hasta PCIe 3.0 x4 y SATA 6Gb / s para CPU Intel® de décima generación (desde el chipset B560)1
    • Admite dispositivos de almacenamiento 2242/2260/2280/22110
  • Ranura M2_22 (del chipset B560)
    • Admite hasta PCIe 3.0 x4
    • Admite dispositivos de almacenamiento 2242/2260/2280
    • Intel ® Memoria Ready ™ Optane1
• Soporta Intel ® tecnología Smart Response de Intel Core ™ procesadores

1. SATA2 no estará disponible al instalar M.2 SATA SSD en la ranura M2_1.
2. Antes de utilizar los módulos de memoria Intel® Optane ™, asegúrese de haber actualizado los controladores y el BIOS a la última versión del sitio web de MSI.

USB

Conjunto de chips Intel ® B560

• 2 puertos USB 3.2 Gen 2 de 10 Gbps tipo A en el panel posterior
• 4 puertos USB 3.2 Gen 1 5Gbps (2 puertos tipo A en el panel posterior y 2 puertos disponibles a través del conector interno USB 3.2 Gen 1 5Gbps)
• 2 puertos USB 2.0 tipo A en el panel posterior

Concentradores USB GL850G

• Hay 4 puertos USB 2.0 disponibles a través de los conectores USB 2.0 internos

FACTOR DE FORMA

• Factor de forma Micro-ATX
• 9,6 pulg. X 9,6 pulg. (24,4 cm x 24,4 cm)

CARACTERÍSTICAS DEL BIOS

• 1 flash de 256 Mb
• UEFI AMI BIOS
• ACPI 6.2, SMBIOS 3.0
• Multi lenguaje

CONECTORES INTERNOS

• 1x conector de alimentación principal ATX de 24 pines
• 1x conector de alimentación ATX 12V de 8 pines
• 6 conectores SATA de 6 Gb / s
• 2 ranuras M.2 (tecla M)
• 1 conector USB 3.2 Gen 1 de 5 Gbps (admite 2 puertos USB Gen 1 adicionales)
• 2 conectores USB 2.0 (admite 4 puertos USB 2.0 adicionales)
• 1x conector de ventilador de CPU de 4 pines
• 1 conector de ventilador de bomba de agua de 4 pines
• 2 conectores de ventilador del sistema de 4 pines
• 1x conector de audio del panel frontal
• 2x conectores del panel del sistema
• 1x conector de intrusión en el chasis
• 1x puente CMOS transparente
• 1x conector de módulo TPM
• 1x conector de puerto serie
• 1x conector de controlador de sintonización

CARACTERÍSTICA LED

• 1 conector LED RGB de 4 pines
• 1 conector LED RAINBOW de 3 pines
• 4 LED de depuración EZ

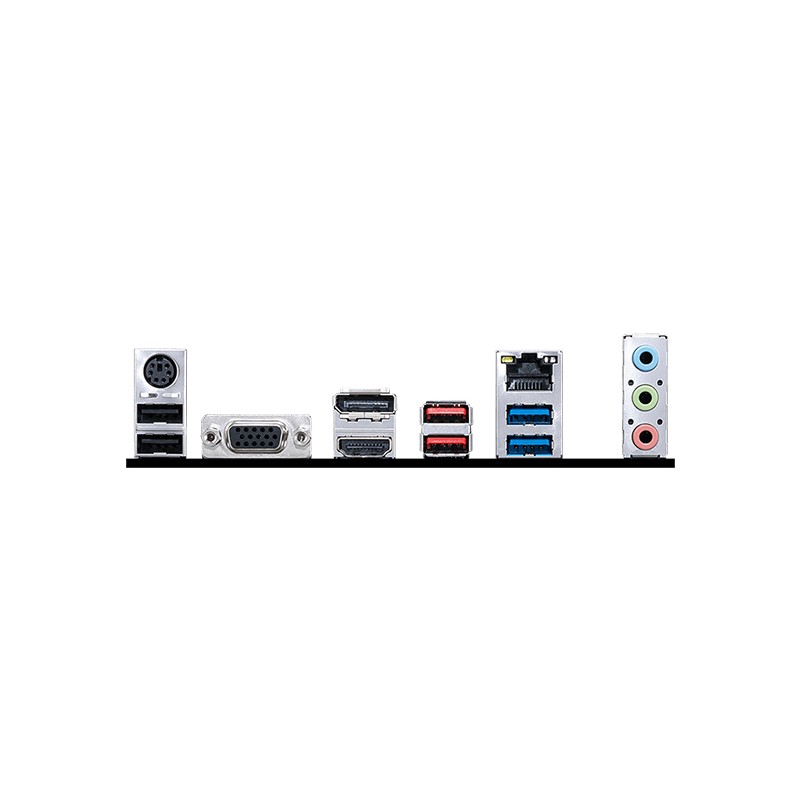

CONECTORES DEL PANEL POSTERIOR

CONTENIDO DE LA CAJA
